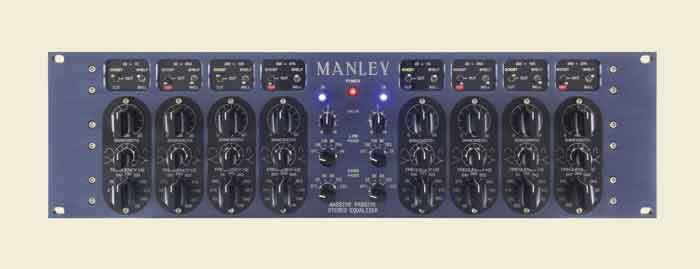

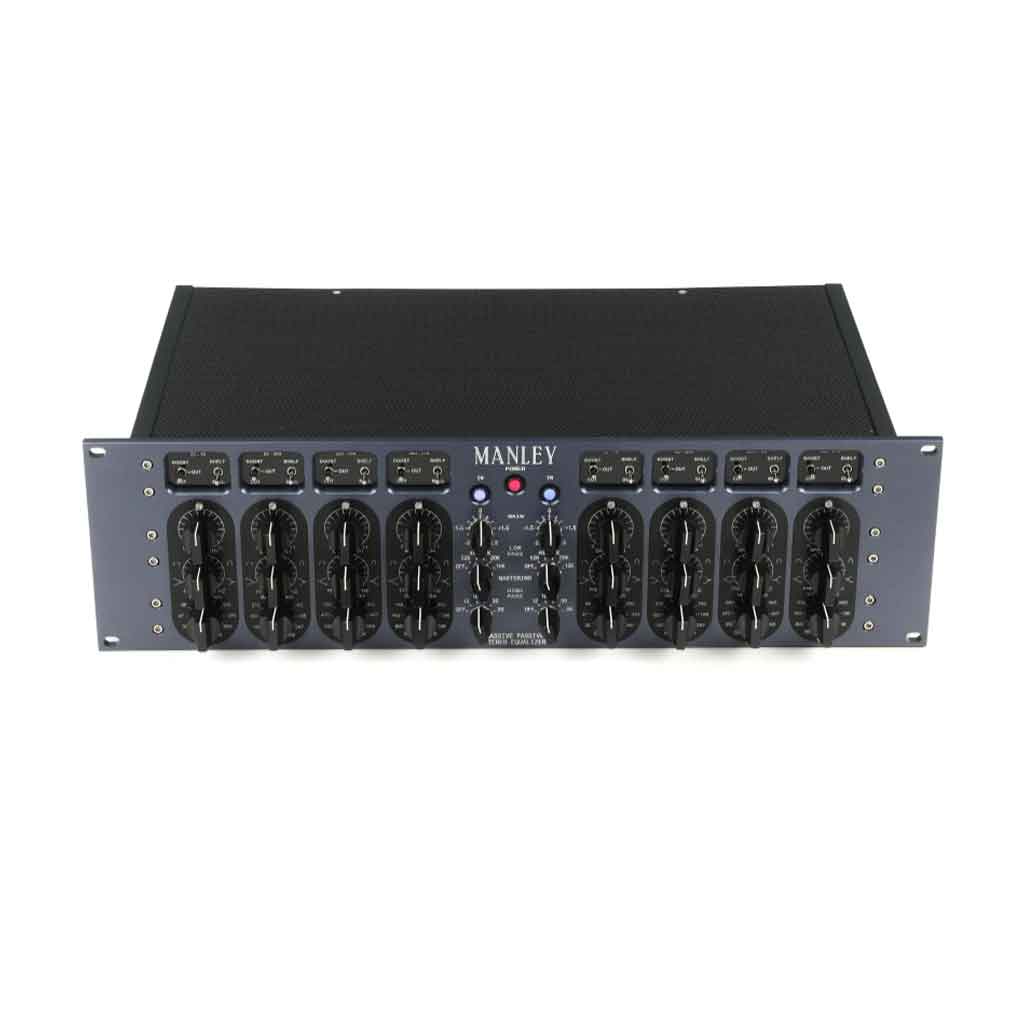

Manley Massive Passive Mastering Version

Manley Massive Passive Mastering Version equalizer có thiết kế đơn giản, passive để shaping âm thanh tự nhiên hơn. Nó cũng cung cấp các detented knobs cơ học cho cả điều khiển Gain và Bandwidth, do đó ae có thể dễ dàng lặp lại cài đặt của mình. Trên Massive Passive Mastering Version, cả điều khiển Gain âm và Bandwidth đều tương tác có chủ ý và các dải cũng tương tác - điều này tạo ra kết quả âm thanh như thiệt. Các filter của Manley Massive Passive Mastering Version của Manley đều được điều chỉnh cho phù hợp với mục đích mastering.

Như ae có thể mong đợi từ Manley, thiết kế của Massive Passive Mastering Version không có góc cạnh nào và không có mạch điện phức tạp không cần thiết, chỉ có các thành phần passive cơ bản và điện trở màng kim loại, tụ điện màng và dây quấn tay cuộn cảm để tạo âm thanh.

Cài đặt của ae hoàn toàn có thể ghi được trên Massive Passive Mastering Version. Manley đã tìm ra cách để ngăn chặn các điều khiển Gain và Bandwidth controls một cách cơ học, đảm bảo tính  lặp lạ  mà không phát sinh về chi phí và không gian từ các bộ chuyển mạch Grayhill.

Trên Massive Passive Mastering Version của Manley, cả điều khiển Gain và Bandwidth đều tương tác có chủ ý, cũng như các dải thiết kế song song. Ae có thể tăng band 20dB trong khi tăng một band khác ở tần số đó để có sự thay đổi tối thiểu trên hầu hết các equalizer, hai band sẽ cộng lại để ae tăng 40dB khi clipping.

Ngoài ra, Filter của nó đều cao hơn và thấp hơn so với Massive Passive thông thường. Ngoài ra, Master Gain Trim Controls là các công tắc Grayhill stepped, 11 position 1/2dB, nằm trong khoảng từ -2,5 đến +2,5dB, giúp việc match và hiệu chỉnh left/right dễ dàng hơn.

Các tính năng của Massive Passive Mastering Version của Manley:

Mạch All-Passive tone

Shelf curves độc đáo sử dụng điều khiển "bandwidth"

Overlapping vàInterleaved Frequency choices

Mỗi band có thể chuyển đổi thành shelf hoặc bell

Vacuum tube make-up gain và  line drivers

Cấu trúc liên kết đối xứng song song

Các thành phần cấu tạo cao cấp

Filter HP và LP cùng với các bộ chỉnh khuếch đại

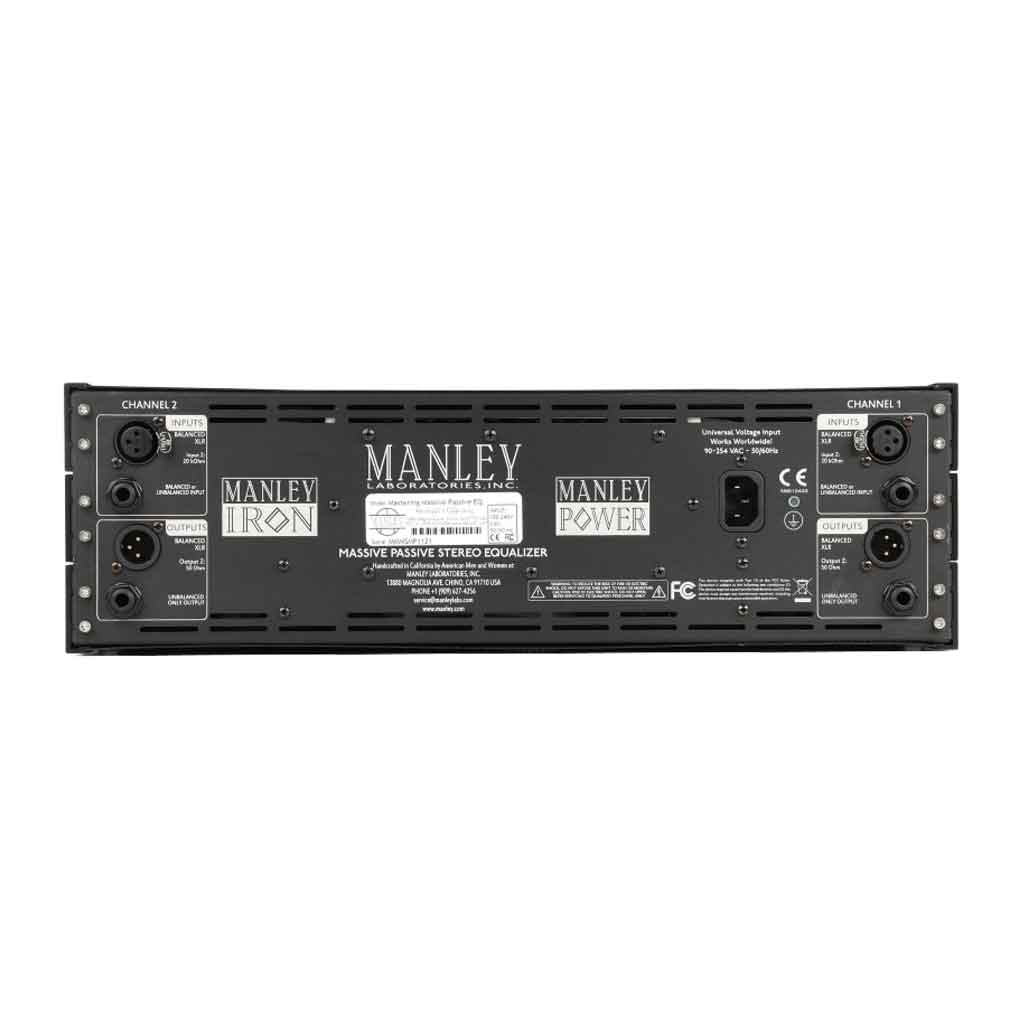

Ins & Outs balanced XLR & 1/4" (chấp nhận unbalanced)

Level +4 dBu nominal, internal switches for -10 operation

Bypass Switch bypasses EQ & tube circuits (not hardwire)

44 tần số (khoảng cách khoảng 1/4 octave)

Dải tần số: 22 Hz đến 27 Khz

Phạm vi Boost/Cut EQ: Tăng hoặc giảm tối đa 11dB

Nominal Q range: 1,5 đến 3 (hoạt động duy nhất ở chế độ shelf)

Đáp ứng tần số: +/- 2 dB: 8 Hz đến 60 KHz

Output tối đa @ 1,5% THD +37 dBv; +26dBv @ 20Hz

THD & Noise (1KHz @ +4 dBu): 0,06%

Noise Floor (referred to +4dBu): -85 dB (A Weight)

Dynamic range: 120 dB

Tube Complement 2x12AU7, 4x6414

Công suất tiêu thụ (120/240VAC): 72 watt

Tần số điện áp nguồn: 50 ~ 60Hz

Kích thước (3U): 19 inch x 5,25 inch x 10 inch

Trọng lượng: Đơn vị 21 lbs.

• Type:Tube
• Number of Channels:2-channel, Stereo
• Tube:2 x 12AU7, 4 x 6414
• Number of Bands:4
• Inputs:2 x XLR, 2 x 1/4"
• Outputs:2 x XLR, 2 x 1/4"
• Rack Spaces:3U
• Height:5.25"
• Depth:10"
• Width:19"
• Weight:27 lbs.
